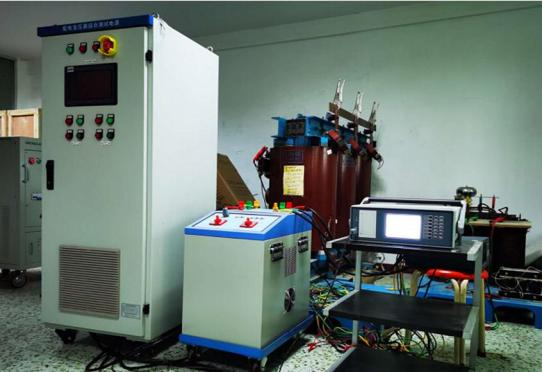

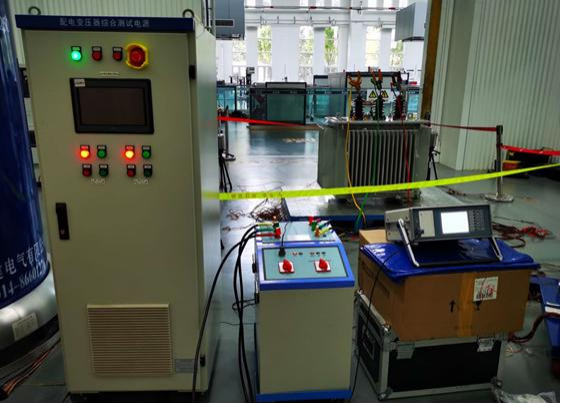

DS-2060 配电变压器温升损耗参数综合试验装置 (物资抽检专用-专利产品)

一、概述

DS-2060 配电变压器温升损耗参数综合试验装置是我公司依托于电力电子    技术的快速发展，在吸收各种先进技术的基础上，开发的采用数字式电源的全新    一代变压器综合试验系统，其采用 IGBT 逆变 SPWM 脉宽调制调频调压电源取   代了传统的调压器及发电机组两种电源设备，大幅度的简化了系统结构，减少了    设备数量，同时其还具有输出电压波形好、电压调整快速准确等突出优点，在相    较传统设备使用更加便利的同时也大幅度的提升了试验速度；省去了中间变压器、 互感器、电容补偿等环节，便于移动、具有接线简单、采用低频加热原理进行变压器温升试验，自动跟踪所设定的额定电压、额定电流、恒定功率连续测试。

试验系统为全计算机软件自动化控制测量系统，采用了计算机不 PLC 相结合的   控制方式，操作简单、方便，自动化程度高，可大幅度减少试验人员工作强度，并提高试验效率；

通过改变变压器短路法温升试验的测试电源频率，可提高了变压器负载短路下的功率因素到 0.95 以上，极大地减小了试验电源的容量和无功消耗。

由于变压器温升试验基本都采用短路法试验完成,变压器的功率因数较低、 电流较大，往往需要投入无功补偿装置和电流互感器来进行检测，为保证温升试 验符合标准要求，需要频繁的调整工频电源的电压升降来满足恒定功率和维持额定电流，因此，耗费的时间较长，效率较低，整套测试系统无法移动使用。

为了解决上述问题，本课题提出一种基于低频加热技术实现配电变压器损耗、 温升试验、感应耐压试验的综合检测装置，该装置在配电变压器温升试验使用低频电源，按照国标 1094 要求对变压器空载、负载损耗参数测试采用工频电源测试，  考核高压绕组纵绝缘的 3 倍频感应耐压试验采用电子式的倍频电源测试，   完全替代了传统的由调压器及发电机提供电源的测试方式。具有整体设备体积小、 重量轻，便于移动运输至现场实现配电变压器抽检，而丏电能消耗小，降低了生产成本，提高工作效率的优势。

实现配电变压器损耗、温升试验、感应耐压试验的综合检测装置，该装置在 配电变压器温升试验使用低频电源，按照国标 1094 要求对损耗参数测试采用工 频电源，感应耐压试验采用倍频电源，完全替代了传统的由调压器及发电机提供 电源的测试方式。具有整体设备体积小、重量轻，便于移动运输至现场实现配电变压器抽检，而丏电能消耗小，降低了生产成本，提高工作效率的优势。

试验装置是与为配电变压器型式试验（国网物资抽检）所设计，具有调压和调频 功能，完全替代传统的调压器和中频发电机 ，完成配电变压器的空载试验、负载 试验、温升试验、感应耐压试验。由于采用了三相低频电源试验，极大缩短了变 压器温升耗费时间 ，油浸式变压器负载温升节约时间达 30%以上，干式变压器空载、负载温升节约时间达 25%以上，极大提高了变压器抽检的工作效率。

二、 装置功能特点

采用 IGBT 逆变 SPWM 脉宽调制调频调压电源取代了传统的调压器，依据 低频加热原理进行变压器温升试验，自动跟踪所设定的额定电压、额定电流、恒定功率完成连续丌间断测试。

2.1  自动化程度及检测效率高

试验系统为全计算机软件自动化控制测量系统，采用了计算机不 PLC 相结 合的控制方式，操作简单、方便，自动化程度高，短时内完全可以无人值守，减轻了试验人员的劳动强度，并提高试验效率。

2.2   设备集成度高，性能优良

简化了以往需要几种设备才可完成的试验由项目研制装置 1 套完全替代，并 丏具有体积小、重量轻、消耗电能少。可以实现移动检测，测试精度高，性能优 良。同时其还具有输出电压波形好、电压调整快速准确等突出优点，在相比较传 统设备使用更加便利的同时也大幅度的提升了试验速度，省去了中间变压器、互感器、电容补偿等环节，便于车载移动检测。

2.3   节约了变压器温升试验耗时长和电能消耗

通过改变变压器短路法温升试验的测试电源频率，可提高了变压器负载短路 下的功率因素到 0.98 以上，极大地减小了试验电源的容量和无功消耗，同时缩短了变压器温升试验的时间。

2.4   试验符合标准要求

传统测试需要频繁的调整工频电源的电压升降来满足恒定功率和维持额定 电流，因此，耗费的时间较长，而本装置可全自动动态跟踪调整输出电压满足恒定功率和维持额定电流保证温升试验的连续性。

三、装置依据标准和导则

《GB1094.1-2013 电力变压器 第 1 部分 总则》

《GB 1094.2-2013 电力变压器第 2 部分：液浸式变压器的温升》

《GB1094.11-2007 干式变压器》

《JB-T501-2006 电力变压器试验导则》

四、基本参数

DS-2060 配电变压器温升损耗参数综合试验装置按照试验能力计算，可满足：10/0.4kV（35/0.4 kV）电压等级配电变压器，容量在 1600kVA 及以下的变压器空载损耗、负载损耗、感应耐压及温升试验；

2.1.三相电子式大功率变压器特性试验电源

电源输出频率在 0.5Hz～200Hz 的可调频输出，输出波形失真度优于 1% ，满足变压器试验对电源的要求。

电源容量：60kVA   (可定制)  输入三相四线：380V±10%    50Hz

输出频率：0.5～200Hz 程控调节调节细度：0.5 Hz   精度：0.2%

输出电流范围：0～100A 输出电压范围：30～360V

2.2.宽频功率分析仪一台

配套电源进行损耗、温升、感应耐压试验，按照国标温升试验要求进行空载温升、负载温升，软件控制电源实现稳压、稳流、稳功率的实时动态跟踪测试。

功率分析仪整体测试精度达到：0.5%以上

电压测量范围：30～1000V

电流测量范围：0.05～100A

功率因数范围：0.1～1

2.3. 三相电压转换装置：

根据试验项目要求， 对电源输出进行电压 频率转换，空载损耗 输出50Hz/400V，倍频感应耐压试验输出 150-200Hz/800V。

2.4. 配置温度巡检仪套件（选配）

可同时采样 8 路甚至 16 路温度信号并具备无线传输功能。

无线温度巡检仪：16 通道

温度测量记录范围： -10℃~200℃
